在纺织、包装、复合材料等工业领域，干热收缩率是衡量材料热稳定性的核心参数。该指标通过量化材料在干热环境下的尺寸变化，为工艺优化、质量控制及产品开发提供关键数据支撑。本文将从检测原理、标准体系、操作流程及技术演进四个维度，系统解析干热收缩率的检测方法。
一、检测原理：热运动驱动的分子链重排
干热收缩率的本质是材料在无外力作用下，因分子链段热运动引发的尺寸收缩现象。当材料暴露于高温环境时，分子链段获得足够能量克服结晶区束缚，发生解取向运动，导致材料宏观尺寸缩短。例如，涤纶工业长丝在180℃处理30分钟后，其收缩率可达3%-5%，这一变化直接反映分子链热运动活跃程度。
检测过程需模拟实际工况：在恒定温度场中，对材料施加标准预张力（如0.05cN/dtex），消除内应力干扰后，测量热处理前后的长度变化。该原理适用于合成纤维、薄膜、工业丝等多种材料，是评估材料耐温性能的基础方法。
二、标准体系：分层分类的规范化框架
国际与国内标准体系为干热收缩率检测提供了技术规范：
通用标准：如GB/T 6505《化学纤维长丝热收缩率试验方法》，规定测试温度范围80℃-230℃，适用于涤纶、锦纶等合成纤维。
专项标准：针对特定材料或应用场景制定，如FZ/T 50050《合成纤维工业长丝干热收缩率试验方法》，细化工业丝的测试条件（如177℃±1℃处理10分钟）。
行业规范：如轮胎帘子线行业要求收缩率≤4%，包装材料领域需控制薄膜在120℃下的收缩稳定性。
标准体系的核心要素包括：温度控制精度（±0.5℃）、预张力设定（0.05-0.1cN/dtex）、处理时间（10-30分钟）及数据修约规则（保留一位小数）。这些参数确保不同实验室间数据的可比性。
三、操作流程：五步实现精准检测
1.试样制备
取样：从材料中随机截取代表性试样，如纤维需标记200mm基准段，薄膜裁剪为100mm×15mm矩形。
平衡处理：将试样置于20℃±2℃、相对湿度65%±2%环境中调湿24小时，消除内应力。
预张力加载：使用标准砝码（如100g）或张力夹施加预张力，确保试样伸直但不拉伸。
2.初始长度测量
采用非接触式激光测距或高精度位移传感器（分辨率0.01mm），测量试样在预张力下的初始长度。例如，纤维试样需测量标记段长度，薄膜则需记录纵横对称轴尺寸。
3.干热处理

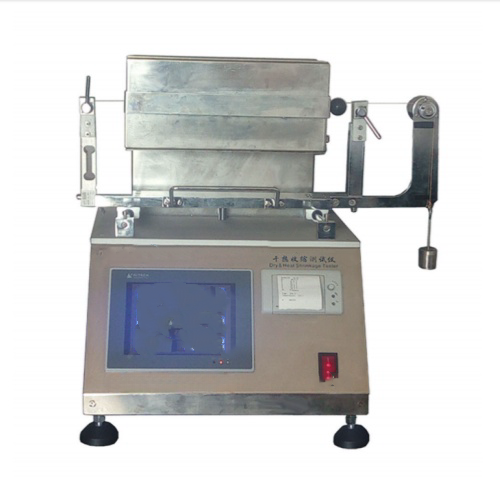

将试样悬挂于恒温烘箱中，按标准设定温度（如180℃±1℃）与时间（30分钟）。处理过程中需确保：
温度波动≤±0.5℃
试样间无接触，避免热传导干扰
通风系统保持空气循环，消除局部过热
4.冷却与二次测量
处理完成后，将试样置于标准环境中冷却30分钟，消除热应力影响。随后重复步骤2，测量收缩后长度。
5.数据处理
计算收缩率=（初始长度-收缩后长度）/初始长度×100%，并评估数据离散度。若变异系数超过3%，需重新测试以确保结果可靠性。
四、技术演进：智能化与多功能化趋势
动态监测技术：部分新型设备支持升温过程中实时记录尺寸变化，生成热收缩曲线，揭示材料在5℃/min升温速率下的动态响应特性。
多参数同步测量：集成温度、张力、收缩率三参数同步监测系统，全面评估材料热收缩行为。例如，测试轮胎帘子线时，可同步记录收缩力与收缩率，确保材料在高温下既保持尺寸稳定又具备足够强度。
自动化与数据集成：配备嵌入式计算机与触摸屏操作界面，实现测试流程自动化与数据云端存储。部分设备支持自定义输入操作员、批号、日期等参数，自动生成符合ISO标准的测试报告。
五、应用场景：多领域技术延伸
纺织工业：优化涤纶FDY丝热定型工艺，控制织物缩水率≤2%。
包装材料：评估PET收缩膜在120℃下的热缩率，确保包装密封性。
复合材料：分析碳纤维预浸料的热收缩行为，提升航空航天结构件成型精度。
干热收缩率检测方法通过标准化流程与智能化技术，为材料热稳定性评估提供了精准工具。随着技术演进，该领域正朝着更高精度、更广适用性的方向发展，持续推动工业创新与质量提升。
