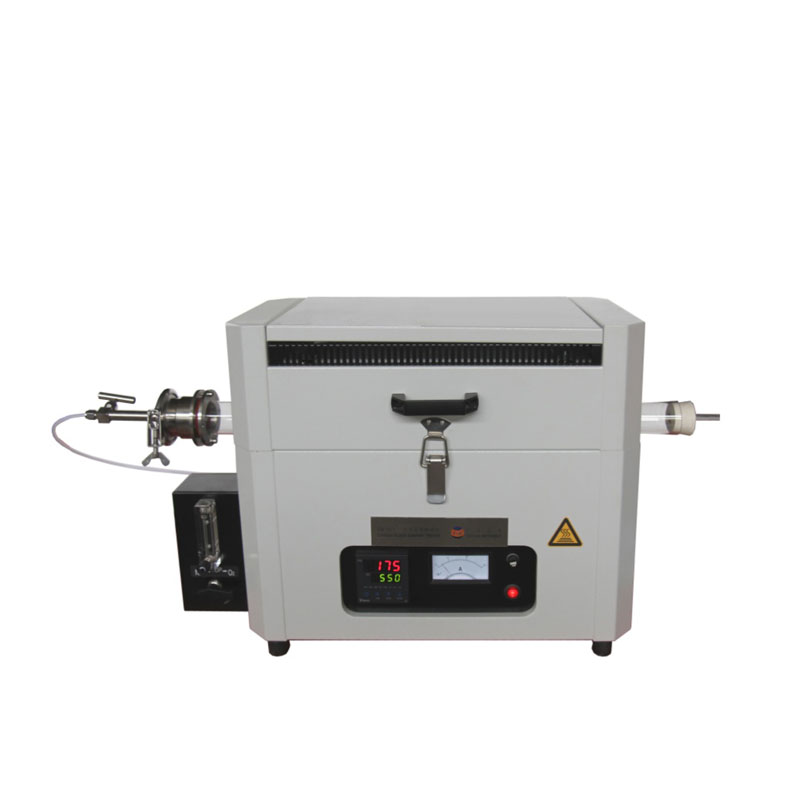

炭黑含量测量仪作为塑料、橡胶行业质量检测的核心工具，通过高温热解与氧化反应实现炭黑组分的精准量化。其操作涉及气氛控制、温度编程与重量分析，需严格遵循标准化流程。本文结合行业实践，系统梳理使用方法与注意事项。
一、工作原理：热解-氧化法的科学基础
炭黑含量测量仪的核心原理基于材料在惰性-氧化环境中的分解行为。实验分为两个阶段：
第一阶段为惰性气氛热解，在氮气保护下将样品加热至500℃-600℃，使高分子基体（如聚乙烯、橡胶）分解为挥发性气体，炭黑因耐高温特性残留于燃烧管内。
第二阶段为氧化燃烧定量，切换氧气环境后升温至800℃-1000℃，残留炭黑燃烧生成CO₂，通过检测CO₂浓度间接计算炭黑质量。
该闭环设计避免了传统燃烧法中挥发分残留的干扰，检测误差可控制在±0.1%以内，单次检测时间缩短至30分钟内。
二、操作前准备：环境与设备的双重校验
实验室环境要求：温度需稳定在15℃-35℃，避免阳光直射导致仪器内部元件形变。某轮胎企业实验室因未安装温控系统，夏季测试数据波动率达0.5%，经改造后降低至0.15%。工作台应选用防震台面，减少机械振动对精密天平（分辨率0.1mg）的干扰。
设备状态检查：通电后观察显示屏是否正常启动，检查氮气与氧气接口是否密封。某研发团队因未检查气路老化，导致氧气混入热解阶段，炭黑燃烧不充分造成含量虚高，经更换气路管道后数据准确性显著提升。
样品制备规范：将样品粉碎至0.5mm以下粒径，避免大颗粒影响热解效率。称量时使用精度达0.0001g的电子天平，记录空燃烧舟质量、样品与燃烧舟总质量，计算样品净重。某电缆企业因未筛分样品，导致热裂解不完全，经引入振动筛分设备后测试重复性达标。
三、实验流程：气氛控制与温度编程的精准操作
氮气保护热解阶段：
将装有样品的燃烧舟置于石英管中部，插入排气玻璃管橡胶塞。
调节氮气流速至200mL/min（行业标准），确保管内含氧量低于0.5%。
启动升温程序，以10℃/min速率升至550℃，恒温30分钟分解挥发性基体。某新材料实验室通过延长第二段恒温时间至40分钟，使杂质去除更彻底，残留物质量波动减小。
氧气氧化燃烧阶段：
热解完成后，将燃烧舟移至仪器口冷却至200℃以下，取出后重新称重记录残留物质量。
放回燃烧舟并切换氧气流速至150mL/min，升温至900℃使炭黑完全燃烧。某轮胎研发中心通过增加第三段恒温阶段（600℃-900℃保持10分钟），确保炭黑燃烧充分，残留物质量误差率降低至±0.05%。
安全操作要点：
实验过程中严禁触摸高温部件，需佩戴隔热手套操作。
气体切换时需确认阀门状态，避免氮氧混合引发危险。某高校实验室因误操作导致小型爆炸，经安装气体报警装置后杜绝此类事故。
四、数据处理与仪器维护：从结果分析到长期保养
数据计算方式：
手动计算：炭黑含量=（燃烧后残留物质量-灰分质量）/样品净重。
软件自动计算：输入初始数据后一键生成符合ISO 11358标准的报告。某检测机构通过引入自动化系统，将报告生成时间从15分钟缩短至3分钟。
仪器维护规范：
每日测试后，用氮气空烧石英管10分钟清除残留物。
每周检查天平防风罩密封条，更换老化滤芯。
每月拆卸样品舟进行酸洗钝化处理，防止炭黑沉积影响导热性能。某汽车零部件实验室通过制定《仪器维护手册》，将设备故障率从年均4次降至1次，使用寿命延长3年。
常见故障处理：
若热解阶段重量下降异常，检查氮气纯度是否达标。
若氧化阶段CO₂检测值偏低，确认氧气流速是否足够。某橡胶企业因氧气压力不足导致燃烧不完全，经调整气源后数据恢复正常。
炭黑含量测量仪的操作是技术、规范与安全的综合体现。从环境控制到样品处理，从实验流程到数据维护，每个环节都需以严谨态度对待。通过标准化操作与预防性维护，不仅能获得精准可靠的测试结果，更能延长仪器使用寿命，为材料研发与质量控制提供坚实支撑。
