一、核心功能：从平面到立体的透水性能解析
土工合成材料渗透仪分为水平与垂直两类，分别用于测定材料在平面方向与垂直方向的透水特性。水平渗透仪模拟水流沿土工织物、塑料排水板等材料平面流动的场景，评估其横向排水能力，广泛应用于垃圾填埋场防渗层、道路路基排水系统等工程；垂直渗透仪则针对材料垂直方向的透水性能，为土工膜、复合土工布等防渗材料的性能验证提供关键数据，确保水利大坝、地下工程等场景的防渗效果。
两类仪器的核心功能均基于达西定律，通过控制水头差与渗流路径，测量单位时间内通过材料的水量，进而计算渗透系数。例如，某水利工程中，水平渗透仪测得某型号土工织物在0.5水力梯度下的渗透系数为0.02cm/s，验证其满足设计要求的排水效率；垂直渗透仪则通过300mm水头差测试，确认某复合土工膜的垂直渗透系数低于1×10⁻¹¹cm/s，达到防渗标准。
二、技术原理：标准驱动下的精密设计
两类渗透仪的研发均严格遵循国际与国内标准。水平渗透仪需符合《土工合成材料平面内水流量测定》等规范，其测试流程包括：裁剪顺机向与横机向试样各3块，尺寸不小于300mm×70mm；将试样装入渗透压力室，施加10-500kPa法向压力模拟实际工程荷载；调节常水头至0-800mm范围，记录15分钟内渗流水量，计算渗透系数与导水率。某实验室对比测试显示，同一材料在20kPa与200kPa压力下的渗透系数差异达15%，凸显法向压力对测试结果的影响。
垂直渗透仪则依据《土工布及其相关产品动态穿孔试验》等标准，采用恒水头法或降水头法。以恒水头法为例，仪器通过变频调速水泵维持0-300mm水头差稳定，误差小于±2%；试样直径通常为52mm或100mm，测试时水头损失小于5%。某研究机构对3种土工布进行垂直渗透测试，发现孔隙率差异导致渗透系数波动范围达1×10⁻⁴至1×10⁻²cm/s，为材料选型提供量化依据。
三、结构组成：模块化设计保障测试精度

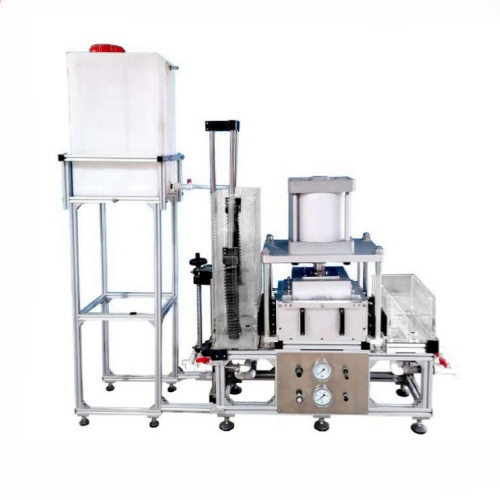

水平渗透仪由五大核心模块构成：渗透压力室采用铝合金框架与有机玻璃容器，确保密封性与可视性；法向力加荷装置集成精密压力表与调压阀，可分级施加10-500kPa压力；水质过滤系统配备两级滤网，防止杂质堵塞试样；水头测压管精度达±1mm，支持0-800mm水头调节；数据采集模块通过传感器实时记录渗流水量与温度，自动生成测试报告。某型号设备在高温高湿环境下连续运行1000小时，测量精度仍保持±5%以内。
垂直渗透仪的结构设计更注重水头稳定性。其水箱采用双计量系统，通过0位水位计与高位水头水位计协同工作，调节精度达1mm；试样夹持系统采用304不锈钢材质，支持52mm与100mm直径试样快速切换；水路系统选用耐腐蚀工程塑料管件，配备溢流升降机构，确保测试过程中水头波动小于±2%。某设备在300mm水头差下连续测试24小时，水位波动范围仅±1.5mm，验证其稳定性。
四、应用场景：从实验室到工程现场的全链条覆盖
水平渗透仪的应用场景涵盖工程材料检测、科研与质量控制。在垃圾填埋场建设中，通过测试土工织物的水平渗透系数，优化防渗层排水设计，避免渗滤液积聚导致污染；在道路工程中，评估塑料排水板的导水率，确保路基排水效率，延长道路使用寿命。某高速公路项目采用水平渗透仪对3种排水板进行测试，筛选出导水率达15cm³/s的型号，使路基沉降风险降低40%。
垂直渗透仪则广泛应用于防渗材料性能验证。在水利工程中，测试土工膜的垂直渗透系数，确保大坝防渗效果；在地下工程中，验证复合土工布的防渗性能，防止地下水渗漏。某地铁项目通过垂直渗透仪检测，发现某批次土工布的垂直渗透系数超标，及时更换材料后避免隧道渗漏事故。此外，两类仪器在科研领域也发挥重要作用，为土工合成材料的流体力学特性研究提供数据支持。
