在软土地基处理工程中，塑料排水板作为加速土体固结的核心材料，其质量直接影响工程安全性与耐久性。根据行业规范与工程实践，塑料排水板的实测项目涵盖外观、尺寸、物理性能、滤膜特性四大维度，需通过系统化检测确保材料符合设计要求。
一、外观质量
外观检测是塑料排水板质量把控的第一道关卡。检测人员需抽取试样，采用目视法对芯板与滤膜进行全面检查。合格的芯板应无接头，表面平滑无空洞或气泡，齿槽分布均匀，槽型排水板的槽齿需保持直立无倒伏。若采用粘合法，粘合缝需连续且缝宽控制在5±1毫米；缝合法则要求缝线完全嵌入槽内，针眼间距保持4-6毫米。滤膜接头数量需严格限制，每卷接头不得超过1个，搭接长度需超过20毫米。某工程曾因滤膜接头过多导致排水通道堵塞，最终通过加强外观检测避免了类似问题。
二、尺寸精度
尺寸精度直接影响排水板的安装效果与排水效率。检测需使用游标卡尺对宽度、厚度进行多点测量，通常选取10个测点取平均值。以某高速公路项目为例，其采用的排水板标准宽度为100毫米，厚度为4.5毫米，实测偏差需控制在±0.5毫米以内。若尺寸超标，可能导致排水板与导管间隙过大引发泥浆回灌，或因过薄导致抗压性能不足。现场检测时，需特别注意排水板卷材的端部与中部尺寸一致性，避免因卷绕应力导致变形。
三、物理性能

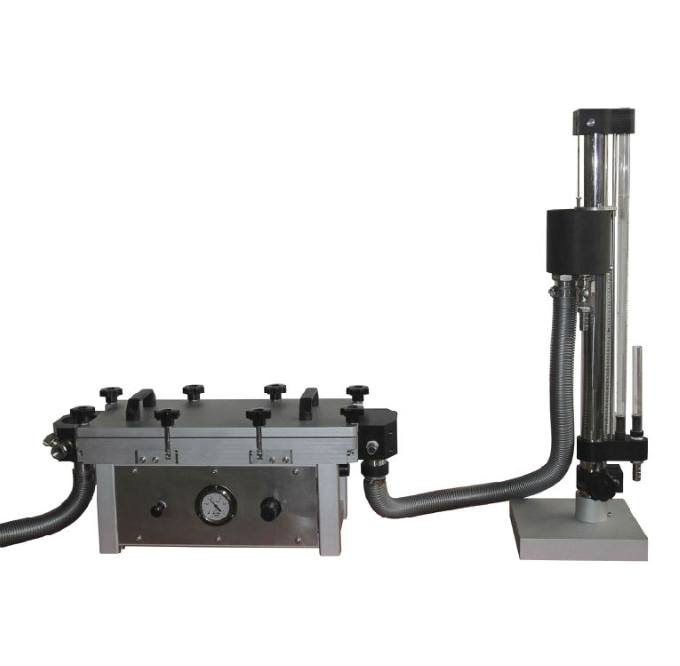

物理性能检测通过模拟实际工程环境，验证排水板的抗压能力与耐久性。纵向通水量检测需在立式或卧式通水仪中进行，通过乳胶膜施加侧压力，在稳定水力梯度下持续渗流，直至两次测试结果差值小于5%。某港口工程检测发现，部分排水板在侧压力达50kPa时通水量下降20%，经分析系滤膜密度不均所致，最终通过更换供应商解决问题。
抗拉强度与延伸率检测则采用应变控制试验机，以50毫米/分钟速率拉伸试件。检测需分别测试排水板整体、滤膜纵向干态及横向湿态三种试件。例如，某地铁项目要求排水板整体抗拉强度≥15kN/m，湿态滤膜抗拉强度≥8kN/m，实测中若发现湿态强度下降超30%，则判定为不合格。此外，压屈强度检测通过压缩试验机施加荷载，模拟排水板在土体中的受力状态，确保其在设计荷载下不发生屈曲变形。
四、滤膜特性
滤膜作为排水板的核心功能层，其性能检测包含渗透系数与等效孔径两大指标。渗透系数检测需将试样装入渗透仪，通过调节水压测定单位时间渗水量。某填海工程检测发现，部分滤膜渗透系数低于设计值，导致排水效率下降40%，经追溯系滤膜原料配比错误所致。等效孔径检测则采用标准砂振筛法，通过测量不同粒径砂的过筛率，绘制曲线确定滤膜等效孔径。例如，某水库除险加固工程要求滤膜等效孔径≤0.1毫米，以防止细颗粒流失引发管涌，检测中若发现过筛率超标，需立即停用该批次材料。
在工程实践中，检测机构常结合具体项目需求定制检测方案。如寒冷地区工程需增加低温弯折检测，验证排水板在-20℃环境下的柔韧性；腐蚀性土壤环境则需开展耐酸碱性能检测，确保材料使用寿命。通过系统化的实测项目，工程方可全面掌握塑料排水板的质量状况，为软土地基处理提供可靠保障。
