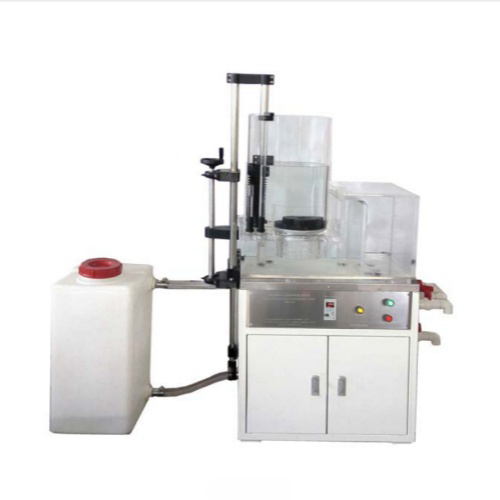

土工合成材料垂直渗透仪是评估土工织物、防渗膜等材料透水性能的核心设备，广泛应用于水利工程、交通建设及环保工程领域。本文从操作准备、安装调试、测试执行到数据分析四大环节，系统梳理仪器的标准化使用流程。
一、操作准备：环境与材料预处理
1.1试样制备与饱和处理
试样需在含0.1%烷基苯硫磺酸钠湿润剂的水中浸泡至少12小时，确保完全饱和并驱除气泡。多片无纺织物试样叠加测试时，压缩率不得超过10%，避免结构变形影响结果。例如，某水利工程中因试样未充分饱和，导致渗透系数测量值偏差达15%，最终调整浸泡时间后数据符合标准。
1.2设备环境要求
仪器应放置在平整、稳固的台面上，高度以方便操作为宜。电源需为AC220V±10%50Hz，接地可靠，避免电压波动导致电磁阀动作异常。供水系统需连接稳压水源，水压波动范围控制在±2%以内，防止水流不稳定影响测试精度。
二、安装调试：模块化组件精准组装
2.1夹持器安装与试样固定
取出高强度合金铝制夹持器，松开压紧螺母，将试样平整放置于下夹持器平面，覆盖金属网防止织物纤维被水流冲散。压上上夹持器后拧紧螺母，确保试样边缘无褶皱或侧漏。某次测试中因夹持器未压紧，导致试样边缘渗水，造成渗透流量测量误差超标。
2.2水位系统校准
向上下游容器注水，使水自试样底部徐徐向上渗出并排气。调节下游水位至最低点，上游水位高出下游形成稳定水头差（通常为70mm±5mm）。通过透明有机玻璃水位量筒观察水流状态，确保无气泡残留。例如，某型号仪器采用双计量水位系统，可实时显示上下游水位差，精度达±1mm。
2.3温控与溶解氧配置（可选）
部分设备配备恒温控制系统，可设定测试温度范围（如5-60℃）。插入溶解氧传感器后，需等待水温稳定至设定值（误差±0.5℃）再启动测试。某环保项目通过控制水温在20±1℃，消除了温度对水流粘滞度的影响，使重复测试误差从8%降至3%。
三、测试执行：标准化流程与数据采集
3.1初始测试与流量收集
按下试验开关，电磁阀自动转换出水口，水流通过试验口流出。用量筒收集30秒内渗透水量（建议≥1000ml），同步记录时间与水温。例如，某次测试中收集1000ml水量耗时45秒，水温22.3℃，数据符合JTGE50标准要求。
3.2多级压力测试（可选）
对同一试样逐级施加法向压力（如2kPa、20kPa、200kPa），模拟实际工程中的受压状态。每级压力下重复流量收集步骤，记录水流速度从高到低的变化规律。某研究显示，土工布在200kPa压力下渗透系数较无压状态降低42%，验证了压力对透水性能的影响。
3.3异常处理与重复测试
若测试过程中水头差波动超过±5mm，需暂停测试并检查电磁阀、管路是否堵塞。某次测试中因量筒刻度模糊导致读数误差，重新校准后数据可靠性显著提升。每组试样需完成5次有效测试，剔除离群值后取平均值。
四、数据分析：结果处理与应用
4.1渗透系数计算
根据收集的水量与时间，计算垂直渗透系数。例如，某次测试中水量1200ml耗时50秒，试样有效面积0.005m²，渗透系数计算值符合SL235标准范围。
4.2关系曲线绘制
以水力梯度为横轴、渗透流速为纵轴绘制曲线，取线性段数据计算平均渗透系数。某水利工程通过曲线分析发现，土工织物在低水力梯度下透水性能稳定，高梯度时因纤维变形导致系数波动。
4.3结果报告编制
报告需包含试样信息、测试条件、渗透系数值及曲线图。某项目报告因未标注水温修正系数，被评审专家要求补充数据后通过验收。
结语：标准化操作保障工程安全
土工合成材料垂直渗透仪的精准使用，直接关系到堤坝防渗、路基排水等工程的质量。通过标准化操作流程与严格的数据分析，可有效避免因材料透水性能不符导致的工程事故。未来，随着物联网技术的集成，设备将实现远程监控与自动校准，进一步提升测试效率与可靠性。
