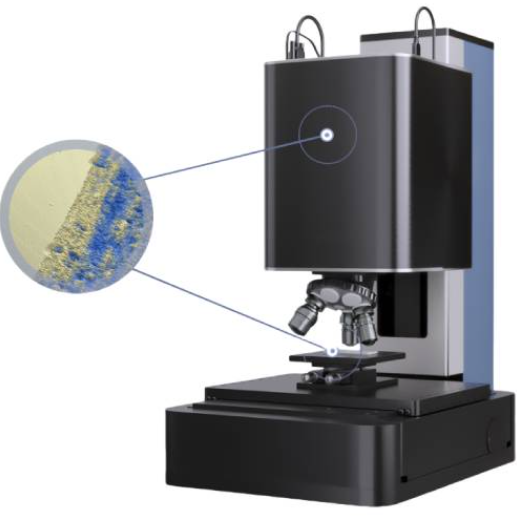

三维光学形貌仪是一种基于光学原理的精密计量仪器，凭借非接触、高分辨率、高精度的优势，广泛应用于科研与工业生产的多个领域，可实现对物体表面微观形貌的精准检测与分析，为产品质量控制、工艺优化及科学研究提供可靠的数据支撑。
三维光学形貌仪使用方法是什么
1、测量前准备，首先检查设备电源、光学系统是否正常，清理镜头和载物台表面的灰尘、污渍，避免影响测量精度；根据待测试样的尺寸、表面粗糙度，选择合适的测量模式（白光干涉或结构光投影）和镜头倍率，确定测量范围和分辨率；将试样平稳放置在载物台上，调整载物台高度和位置，确保试样测量区域处于镜头视野范围内，且表面无遮挡、无反光（必要时可喷洒消光剂）；打开测量软件，校准设备，包括镜头校准、参考平面校准，确保设备处于最佳测量状态。
2、测量过程操作，在软件中设置测量参数，包括测量区域大小、采样间隔、扫描速度等，确认参数无误后启动测量；测量过程中保持环境稳定，避免设备震动、光线干扰，禁止触碰载物台和试样；软件会自动采集光学信号，处理后生成三维形貌数据和二维轮廓图，测量完成后预览数据，若数据异常，需排查试样放置、参数设置等问题，重新测量。
3、测量后处理，保存测量数据和图像，可通过软件进行数据分析，如计算表面粗糙度、高度差、体积等参数；取出试样，清理载物台和镜头，关闭设备电源和软件，整理测量报告，将设备恢复至初始状态。
三维光学形貌仪应用领域有哪些
1、材料科学领域，用于测量金属、陶瓷、聚合物等材料的表面粗糙度、微观缺陷，分析材料的表面结构与性能的关系，为新材料研发和改性提供数据支撑。
2、精密制造领域，检测精密零部件、模具、刀具的表面形貌和尺寸精度，排查表面划痕、凹陷、毛刺等缺陷，确保产品符合设计标准，适用于汽车、航空航天、医疗器械等行业的精密零部件检测。
3、微电子领域，测量芯片、电路板、半导体器件的表面平整度、线路纹理，检测微小缺陷，保障微电子产品的性能和可靠性。
4、生物医学领域，用于生物组织、细胞的表面形貌测量，分析生物材料的表面特性，为人工器官、医疗器械的研发提供支持。
5、其他领域，包括光学元件检测（如镜片、棱镜的表面精度）、文物修复（如文物表面形貌的数字化存档）、涂层检测（如涂层厚度、均匀性）等，适配多样化的测量需求，推动各领域技术升级。
三维光学形貌仪注意事项有哪些
1、环境要求，设备需放置在恒温、恒湿、无震动的实验室中，温度控制在20±2℃，湿度控制在40%-60%，避免阳光直射、灰尘过多，远离强电磁干扰和腐蚀性气体，防止影响光学系统和电子元件性能。
2、操作规范，操作人员需经过专业培训，熟悉设备原理和操作流程，禁止随意更改设备参数、拆卸设备部件；测量时避免试样与镜头碰撞，防止损坏镜头；禁止在设备运行时触碰载物台、光学系统，避免影响测量精度。
3、设备维护，定期清理镜头和载物台，可用专用镜头纸擦拭镜头，避免用手触碰镜头表面；定期校准设备，包括光学系统、测量精度，确保数据准确性；定期检查设备电源、线路，避免线路老化、接触不良；软件需定期更新，及时修复漏洞，保障数据处理功能正常。
4、试样准备，待测试样表面需清洁、干燥，无灰尘、油污、水分，避免影响光学信号采集；对于反光较强的试样，需进行消光处理，防止反光干扰测量；试样需平稳放置，避免测量过程中发生位移。
总结
维光学形貌仪作为一款高精度、多功能的精密计量仪器，其工作原理基于光学干涉与图像重建技术，核心功能是实现物体表面微观形貌的精准检测与分析，使用过程需遵循标准化流程，应用领域广泛，且需通过科学的维护与保养延长使用寿命、保障测量精度。随着科技的发展，该仪器的分辨率与功能不断升级，将持续为科研创新、工业升级提供更加强有力的技术支撑，助力各领域实现更高质量的发展。
