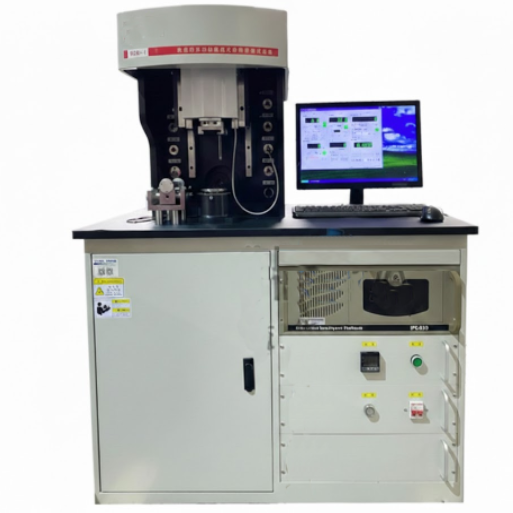

旋转往复摩擦磨损试验机

旋转往复摩擦磨损试验机1型主要用于研究材料或表面涂层的摩擦学性能评估。该设备模拟在一定试验力下的旋转、直线往复运动，通过控制并改变试验力、速度、频率、行程、时间、摩擦副材料、表面粗糙度、硬度等参数，进行测试并评定材料或表面涂层的综合使用性能。设备可动态检测摩擦副的摩擦力、试验力及其温度状况，并实时绘制各参数曲线，设有主要参数超预置停机或报警保护功能。

应用范围：

用于评估材料表面涂层的摩擦学性能

适用于摩擦副(如金属、聚合物、陶瓷等)的耐磨性与摩擦系数测试

可进行摩擦力、温度等参数的实时监控与评定

广泛应用于材料研发、质量控制及生产测试

产品参数：

最大试验力：1000N

最大转速：2000转/分

最大频率：200Hz

最大往复摩擦力：100N

最大旋转扭矩：4.7Nm

往复位移范围：±6mm

往复摩擦形式：球-盘、销-盘和柱瓦

旋转摩擦形式：球-盘、销-盘和端面

温度范围：室温-600℃

备注：可选配微小试验力模块、环块模块

产品特点：

双模式摩擦方式：支持旋转摩擦和往复摩擦，提供多种摩擦形式(球-盘、销-盘等)

高精度试验力控制：最大试验力可达到1000N，支持高负载摩擦测试

广泛的温度范围：可实现室温至600℃的高温测试，适应不同材料的摩擦磨损性能评估

高频率与高转速：最高频率200Hz，转速最高2000转/分，满足高精度、高效率的测试需求

实时数据监控：动态监控摩擦力、试验力和温度，实时绘制各参数曲线

多种摩擦副选配：提供多种摩擦副材料与模块(如微小试验力模块、环块模块)

安全保护功能：设有超预置停机或报警保护，确保设备和操作人员安全

配件及耗材：

微小试验力模块：用于低载荷测试，提升精度

环块模块：提供不同摩擦副配置

高温炉：用于高温下摩擦磨损测试

温度传感器：用于高温测试时的温度监控

摩擦副材料：球-盘、销-盘、柱瓦、端面等摩擦副材料

测试原理：

本设备通过模拟不同摩擦形式(旋转和往复运动)和负载条件下，测量摩擦副的摩擦力、磨损量、温度变化等参数。通过实时监控和调整试验力、速度、频率、温度等多种参数，确保对材料或表面涂层的摩擦学性能进行全面评估。数据结果用于分析材料在不同工作条件下的耐磨性、摩擦系数、表面温度变化等性能指标。

操作说明：

设备安装与检查：确保所有连接部件牢固，电源正常接入，控制系统运行良好

试样准备：根据测试需求准备摩擦副材料并固定样品

设置参数：通过触摸屏设置试验力、转速、频率、温度等测试参数

启动测试：确保参数设置无误后启动设备进行测试

数据记录与分析：测试过程中监控数据，实验结束后记录结果并进行分析，评估摩擦学性能

实验流程：

选择摩擦副与设置参数：根据测试要求选择摩擦副材料和设定相关参数(如试验力、频率、温度等)

准备样品：将样品固定在测试位置，确保样品与摩擦副材料接触良好

进行测试：启动设备进行摩擦测试，实时监控实验中的各项数据

结束测试与数据处理：测试完成后，记录结果并使用专用软件进行数据分析，生成相关的摩擦磨损报告
