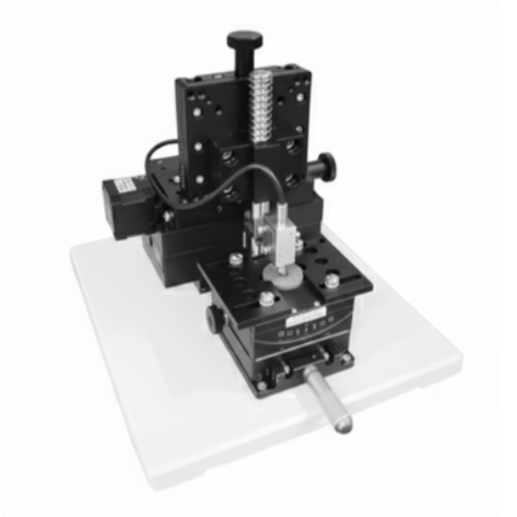

探针式材料表面磨痕测量仪

探针式材料表面磨痕测量仪是一款精密仪器，用于对材料表面摩擦磨损后形成的磨痕进行高精度测量。仪器能够自动测量磨痕的宽度、深度，并计算磨损量，通过二维轮廓图形直观显示磨痕形貌，定量评估材料表面的磨损状况与耐磨性能。此外，该仪器还可用作台阶仪，测量涂层厚度及材料表面轮廓，广泛适用于材料研究、涂层评估及工业质量控制。

应用范围：

各类金属、陶瓷、塑料及复合材料表面磨痕测量与耐磨性能评估。

涂层厚度测量及材料表面轮廓分析。

摩擦磨损实验后的磨痕分析与科研实验数据获取。

工业制造与材料检验过程中的质量控制与验证。

产品规格：

磨痕扫描方式：自动

扫描探针纵向分辨率：0.02μm

磨损量试验力范围：≤40克

扫描探针纵向测量范围：±0.5mm（可按用户要求定制）

X轴移动范围：0~50mm

Y轴移动范围：0~25mm

Z轴移动范围：0~50mm

样品盘尺寸：Φ76mm

仪器主机尺寸：230×300×260 mm

仪器主机重量：10 kg

电源规格：输入210~235V，50~60Hz，功率2500W

工作台尺寸：1500×750×800 mm（用户自备）

产品特点：

高精度测量：纵向分辨率0.02μm，保证微小磨痕测量的精确性。

自动扫描与数据处理：自动测量磨痕宽度、深度及磨损量，并生成二维轮廓图。

宽测量范围：Z轴±0.5mm，X/Y轴可移动范围适应不同尺寸样品。

多功能应用：可作为台阶仪进行涂层厚度和表面轮廓测量，适用多种材料类型。

数据存储与显示：实时图形显示，便于科研分析和实验数据归档。

操作简便：样品安装方便，适合实验室及工业现场使用。

配件及耗材：

自动扫描探针：高精度测量磨痕及轮廓

样品固定夹具：适配Φ76mm样品盘，保证测量稳定性

电源线：输入210~235V，50~60Hz

数据采集与分析软件：自动生成二维轮廓图和计算磨损量

工作台保护罩：防护操作安全，避免干扰测量

测试原理：

仪器通过探针沿磨痕横向或纵向扫描，测量材料表面磨痕的宽度和深度，同时记录磨损量。探针微小的纵向位移变化可被精确捕捉，形成二维磨痕轮廓图，反映材料表面的磨损程度。利用该仪器可以定量分析不同涂层或材料的耐磨性能，并可进行台阶或轮廓测量，为材料性能研究提供可靠数据支持。

操作说明：

测试前确保仪器电源连接正常，探针和样品夹具稳固。

根据磨痕大小与深度选择合适的扫描参数和测量范围。

测试过程中禁止手动接触移动的探针或样品，确保安全。

测试结束后，保存数据并通过软件生成二维轮廓图及磨损量报告。

定期检查探针磨损情况，如有损耗需更换，保证测量精度。

实验流程：

样品安装：将样品固定在样品盘上，调整夹具使样品平整。

参数设置：选择扫描方式、测量范围和试验力。

开始扫描：自动探针沿磨痕表面移动，采集磨痕深度和宽度数据。

数据采集与显示：实时生成二维磨痕轮廓图并计算磨损量。

结果保存：完成扫描后，保存数据并生成分析报告。

数据分析：根据磨痕形貌和磨损量评估材料表面耐磨性能及涂层质量。
