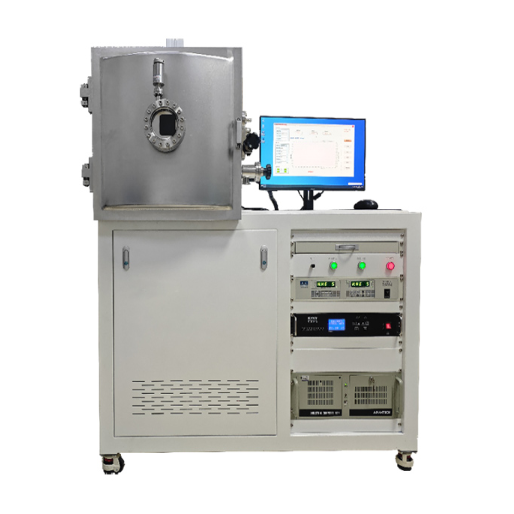

高真空摩擦磨损试验机

高真空摩擦磨损试验机严格依据GJB 3032设计制造，用于模拟高真空环境条件下材料及其表面涂层的摩擦磨损行为。设备可在受控真空条件下，对材料在旋转或往复摩擦状态中的摩擦力、摩擦系数及磨损特性进行精确测量，为真空工况下材料摩擦学性能研究提供可靠试验手段。

应用范围：

金属材料、陶瓷材料、复合材料在高真空环境中的摩擦磨损性能测试；

功能涂层、固体润滑涂层及表面改性层在真空条件下的摩擦学性能评价；

航空航天器结构件、空间运动机构及真空传动部件的材料选型研究；

精密机械、汽车工业中真空或低气压工况零部件的性能验证；

科研院所、高校实验室及材料检测机构开展真空摩擦磨损机理研究。

测试标准：

GJB 3032真空环境材料摩擦磨损试验方法

产品规格：

最大试验力：20 N（砝码加载）

法向载荷范围：1～20 N

载荷精度：≤±1%F.S

摩擦力测量精度：≤0.02%F.S

线速度：0.1～10 m/min

对磨球直径：φ3、φ4、φ5、φ6 mm（标准配置）

往复行程：0.5～20 mm（连续可调）

往复频率：0.1～30 Hz（连续可调）

旋转速度：5～3000 r/min（连续可调）

旋转速度精度：≤1 r/min

摩擦方式：销-盘摩擦、球-盘摩擦

润滑方式：干摩擦、边界润滑摩擦

产品特点：

满足军用标准对真空环境摩擦磨损测试的技术要求，适用于严苛工况研究

集成旋转摩擦与往复摩擦两种模式，试验方式灵活

真空系统稳定可靠，极限真空度高，漏率控制严格

载荷与运动参数连续可调，便于模拟多种实际工况

摩擦力与载荷测量精度高，数据重复性好

模块化设计，可扩展高温摩擦试验功能

配件及耗材：

真空腔体：真空摩擦试验核心部件

真空泵组：提供高真空环境

真空测量系统：实时监测腔体真空度

旋转/往复摩擦模块：实现不同摩擦运动形式

自动加载机构：精确施加载荷

摩擦力传感器：测量摩擦力信号

对磨球：标准规格消耗件

试样夹具：固定不同尺寸试样

控制与数据采集软件：试验控制与数据处理

测试原理：

试验时，将试样及对偶件安装于真空腔体内，通过真空系统抽气至设定真空度。根据试验需求，选择旋转或往复摩擦模式，并设定载荷、速度、行程及频率参数。加载机构向摩擦副施加法向载荷，运动系统驱动对偶件与试样表面产生相对滑动。试验过程中，传感器实时采集摩擦力信号并计算摩擦系数，同时记录载荷与真空参数，实现对材料在真空环境下摩擦磨损性能的定量分析。

操作说明：

试验前需确认真空系统密封状态良好，防止漏气影响试验结果

抽真空过程中应按规范分阶段操作，避免对试样和传感器造成冲击

不同标准对载荷、速度和摩擦方式要求不同，试验前应明确对应标准参数

真空状态下禁止直接开启腔体，需先恢复常压后再进行操作

使用高温模块时，应注意热膨胀对夹具和传感系统的影响

实验流程：

确定试验工况；

安装试样与对偶件，并完成真空腔体密封；

启动真空系统，将腔体抽至规定真空度并稳定；

设置载荷、运动方式及摩擦参数，启动摩擦试验；

试验结束后保存摩擦曲线与数据，恢复常压并取出试样；

对磨痕及磨损形貌进行后续分析。
