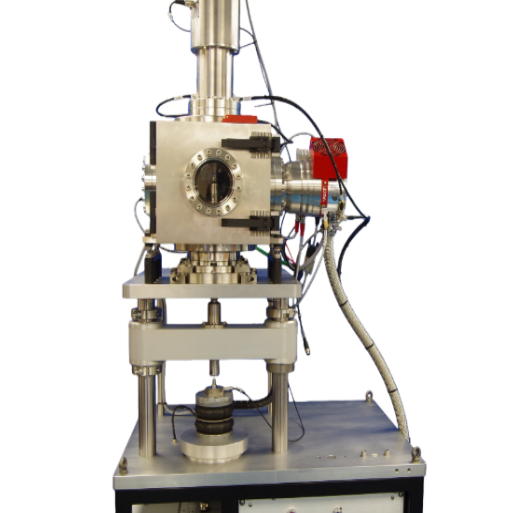

精密旋转真空摩擦磨耗试验机是一款基于工作台安装的高精度摩擦磨耗测试仪器。设备配备电机驱动的旋转主轴，通过标准旋转穿墙轴伸入真空测试腔，能够安装并驱动旋转样品。伺服电机配备编码器反馈，可实现100:1的可变速度调节。
试样固定装置可安装在穿过腔底的心轴上，心轴通过柔性不锈钢波纹管与腔体密封。腔外端连接在横梁上，并通过垂直导轨和气动波纹管驱动装置施加负荷，力值由内置传感器测量。
滑动摩擦及磨损性能测试(干摩擦、湿摩擦)
滚动接触疲劳性能测试
高真空或惰性气体环境下材料摩擦磨损研究
电接触潜势摩擦测试
润滑剂及材料摩擦性能评估
材料研发及失效分析
ASTM D2266：滑动四球磨耗试验
ASTM D3702：推力垫片磨耗试验
ASTM G99：三点销盘磨耗试验
负荷范围：20～2000 N
旋转速度：10～1700 rpm
最大摩擦力矩：5 Nm
负荷驱动：气动波纹管
测试配置：四球磨耗(ASTM D2266)；推力垫片(ASTM D3702)；三销盘(ASTM G99)；螺旋轨迹球盘(ASTM F2661)
电机类型：伺服电机，带编码器反馈
粗泵：旋片泵
真空泵：涡轮分子泵
控制接口：串口接口模块
控制软件：COMPEND 2000
真空腔材质：SUS 304不锈钢，玻璃珠喷砂
真空度：可达100 Picobar(10⁻⁵Pa)
视窗：熔融石英
电气穿墙：1 kV,15 A
同轴穿墙：BNC法兰
热电偶：K型，通过法兰
真空传感器：冷阴极与皮拉尼
泄漏率：<10⁻⁷mbar L/s
旋转穿墙压力：可达10⁻⁷Pa
旋转穿墙温度：≤80℃
电源：220/240V 50Hz或110/120V 60Hz，单相3 kW
真空及惰性气体环境测试能力，高精度摩擦力矩测量
电机伺服控制，可实现精密转速调节
摩擦扭矩传感器采用线性电容探针，避免应变片加热误差
固定样品电气绝缘，旋转主轴配滑环，可进行接触电位测试
腔体内配备烘烤加热器，便于除气
高度自动化：PC端软件可编程序列测试，支持手动操作
数据采集完整：摩擦力、负荷、转速、温度、电接触电位、循环次数、滑动距离均可记录
测试装置：四球适配器【ASTM D2266测试用】
测试装置：推力垫片/销盘适配器【ASTM D3702测试用】
测试装置：三销盘适配器【ASTM G99测试用】
测试装置：螺旋轨迹球盘适配器【ASTM F2661测试用】
测量系统：摩擦扭矩测量线性电容探针【精密摩擦扭矩采集】
控制系统：PC+COMPEND软件【数据采集及序列控制】
其他：烘烤加热器【腔内除气使用】
滑动摩擦与磨损测试：通过旋转主轴带动试样与固定试样接触，施加可控负荷，测量摩擦力矩及磨耗量。可模拟四球、推力垫片、三销盘标准条件。
滚动接触疲劳测试：球夹在两平行板间，板一固定、一旋转，球沿螺旋轨迹运动，每转一圈接触导向板，测量循环摩擦力及疲劳。
摩擦扭矩测量：线性扭转柔性元件通过电容探针感测旋转角位移，避免传统应变片加热误差。
真空/惰性环境：腔体可实现高真空或惰性气体环境，确保材料在极端环境下摩擦特性准确测量。
安装样品到旋转主轴或固定适配器，确保稳固。
配置测试环境(空气、惰性气体或真空)，调整负荷与旋转速度。
设置软件测试序列或手动操作参数。
启动测试，实时监控负荷、转速、摩擦力矩及环境参数。
测试完成后收集磨损数据，保存.csv或.tsv文件。
设备清理及维护：检查旋转穿墙、波纹管密封及传感器状态。
滑动摩擦与磨损
选择测试适配器(四球、推力垫片或三销盘)；
设置负荷与旋转速度；
启动PC序列测试；
完成后记录磨耗量和摩擦力矩。
滚动接触疲劳
安装螺旋轨迹球盘适配器；
设置旋转速度、负荷与导向板位置；
启动测试，记录球轨迹次数、摩擦力和疲劳数据。
真空/惰性环境测试
将测试腔抽至指定真空度或充入惰性气体；
测试滑动或滚动接触条件；
采集摩擦力矩、温度及电接触电位数据。
