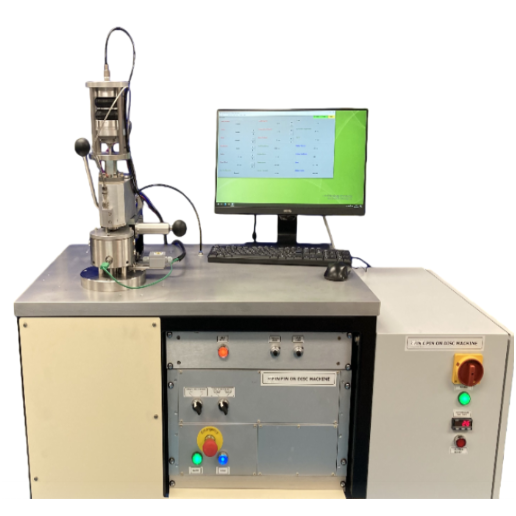

销-盘式摩擦磨损试验机是一种经典的摩擦学试验设备，采用销或球试样在垂直加载条件下与水平旋转圆盘形成受控滑动接触，用于研究材料及润滑条件下的摩擦、磨损和接触行为。该设备采用气动加载方式，有效降低加载系统惯性对摩擦磨损响应的影响，适用于干摩擦、润滑摩擦及多种扩展接触形式的摩擦学性能测试。
金属、陶瓷、复合材料的干摩擦与磨损性能测试；
润滑条件下材料摩擦系数与磨损行为研究；
涂层、表面处理层的耐磨性评价；
润滑剂摩擦学性能对比测试；
轴承材料、工程材料摩擦学基础研究；
活塞环-缸套材料的线接触与面接触测试；
轴瓦、滑动轴承类材料的模拟试验；
往复式摩擦工况下材料磨损研究；
接触电位与摩擦状态关联分析。
ASTM G99–销-盘式摩擦磨损试验方法
ASTM F732–往复式销-板摩擦试验方法
DIN 50324–摩擦与磨损试验方法
ISO/DIS 7148-2–摩擦磨损试验指南(销-盘)
转速范围：20–2,000 rpm
等效滑动速度：0.05–8 m/s
试验轨道半径：0–35 mm
加载方式：气动加载/砝码加载
气动加载范围：25–1000 N
砝码加载范围：5–100 N
循环加载幅值：最大为设定载荷的50%
循环加载形式：正弦波/三角波
循环加载频率：最大1 Hz
摩擦力测量范围：0–50 N/0–1000 N
磨损测量：LVDT位移传感器
磨损测量范围：0–2.5 mm
磨损分辨率：优于1µm
接触电位：40 mV直流信号
温度测量：K型热电偶
圆盘试样：Ø75 mm×8 mm
销试样：Ø8 mm×35–68 mm
球试样：Ø6 mm
驱动电机：2.2 kW交流矢量电机
控制与采集：软件+USB接口模块
(1)采用气动加载方式，有效降低加载惯性对摩擦磨损结果的影响
(2)刚性销与圆盘支撑结构，适合近似平-平接触工况
(3)矢量控制交流电机，转速稳定、调速范围宽
(4)低转动惯量销载体结构，摩擦信号带宽高
(5)支持稳定载荷与周期波动载荷试验
(6)支持接触电位测量，用于摩擦状态分析
(7)模块化附件设计，可扩展多种摩擦接触形式
(8)支持旋转与往复两种运动模式
标准配件：销试样夹持组件【Ø8 mm】
标准配件：球试样夹具【Ø6 mm】
标准配件：气动加载组件【含载荷传感器】
标准配件：接触电位测量组件【含滑环】
可选附件：LE润滑试验腔【≤200°C】
可选附件：HT热风加热系统【干摩擦≤400°C】
可选附件：R往复式适配器【行程0–50 mm】
可选附件：LCA线接触适配器【活塞环/缸套】
可选附件：PV销-V块/块-环适配器【高载荷试验】
校准附件：CAL校准套件【载荷/摩擦力】
设备通过矢量控制交流电机驱动圆盘试样旋转，销或球试样在垂直方向施加载荷后与圆盘表面形成滑动接触。气动加载系统通过载荷传感器实现闭环控制，可施加恒定或周期变化载荷。摩擦力由应变片式传感器测量，磨损通过LVDT实时监测加载活塞位移变化。系统可同步采集摩擦力、磨损量、转速、滑动距离、温度及接触电位，用于全面评估材料摩擦磨损行为。
(1)根据试验标准选择销、球或其他接触附件；
(2)安装试样前应确保表面清洁、无污染；
(3)设置合适的试验轨道半径以满足滑动速度要求；
(4)高载荷或高温试验需确认加载与加热系统状态；
(5)循环加载试验中注意加载频率与幅值设定；
(6)润滑试验应确保润滑介质温度与供给稳定；
(7)试验结束后及时检查试样磨损情况并清洁设备。
ASTM G99销-盘摩擦磨损试验
(1)安装销或球试样与圆盘试样
(2)设定载荷、转速、轨道半径及试验时间
(3)启动试验并实时记录摩擦力与磨损数据
(4)达到设定滑动距离后自动结束试验
(5)对磨损痕迹与摩擦系数进行分析
ASTM F732往复式摩擦试验
(1)安装往复式适配器与板试样
(2)设置行程、频率、载荷与温度
(3)运行试验并记录摩擦与磨损变化
(4)试验完成后评估材料耐磨性能
