膨润土防水毯作为现代工程防渗体系的核心材料，其性能直接决定地下工程、垃圾填埋场、人工湖等场景的防渗效果。为确保材料质量，国内外已形成一套涵盖物理性能、化学稳定性、水力性能的完整检测标准体系。本文将从检测项目、技术标准、操作规范及质量判定四个维度，系统解析膨润土防水毯检测的核心逻辑。
一、核心检测项目
膨润土防水毯的检测项目覆盖材料全生命周期，包括原材料、生产过程及成品阶段。物理性能检测聚焦材料基础特性：单位面积质量偏差需控制在标称值±5%以内，确保膨润土分布均匀性；拉伸强度按克重等级需达到20-40kN/m，抗穿刺强度不低于400N，以应对施工中的机械损伤；厚度均匀性通过测厚仪测量，偏差需符合设计要求。化学稳定性检测则关注材料耐久性：膨润土膨胀指数应不低于24mL/2g，反映遇水膨胀能力；吸蓝量需大于30g/100g，验证蒙脱石含量；滤失量需小于18mL，确保在高压环境下仍能保持结构稳定性。
水力性能检测是核心指标：渗透系数在标准化学溶液中需小于5×10⁻¹¹m/s，模拟实际工程中的水压条件；耐静水压试验要求0.4-0.6MPa压力下1小时无渗漏，验证材料抗水压能力；干湿循环耐久性测试中，经多次冻融循环后渗透系数增长不得超过初始值50%，评估材料在极端环境下的适应性。
二、技术标准体系
国内标准以JG/T 193-2006《钠基膨润土防水毯》为核心，明确材料分类（针刺法GCL-NP、覆膜法GCL-OF、胶粘法GCL-AH）及性能要求。例如，覆膜法产品需在非织造布外表面复合高密度聚乙烯薄膜，剥离强度需达到30N/100mm以上。水利行业标准SL/T 235《土工合成材料测试规程》则提供具体操作指引，如渗透系数测试需采用柔性壁法，在50kPa围压下测定水力梯度1时的渗流量。
国际标准中，ASTM D5887规范水力传导率测试，要求试样在24小时稳定期后记录渗流量；欧盟EN 14196标准针对土工合成粘土屏障，强调材料在化学侵蚀环境下的稳定性。当国内外标准冲突时，工程方需优先采用严苛指标，例如某垃圾填埋场项目同时符合ASTM D5890（膨胀指数≥24mL/2g）与GB/T 17642（吸蓝量≥30g/100g）双重标准。
三、标准化操作流程

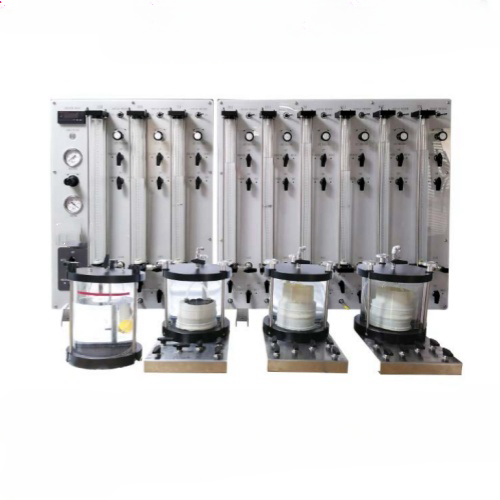

检测流程始于样品预处理：将防水毯在标准温湿度环境（20-25℃，湿度50%-70%）下平衡24小时，裁取10组10cm×10cm样品精密称重，计算单位面积质量。膨胀指数测试需将2g膨润土置于量筒中静置24小时，读取沉淀物界面刻度值，精确至0.5mL。渗透系数测试采用柔性壁渗透仪，在50kPa围压下模拟实际应力状态，记录8小时内渗流量变化，当进口流量与出口流量比率在0.75-1.25之间且流量值稳定时判定数据有效。
关键步骤需严格控制环境变量：拉伸强度检测按200mm标距、50mm/min速率拉伸至断裂，记录峰值力；抗穿刺测试使用直径8mm探针以100mm/min速度穿刺，记录最大负荷值。所有检测项目需同步记录环境温湿度，膨润土样品制备需避免高温破坏晶体结构，例如烘干温度需控制在105℃±5℃。
四、质量判定规则
检测结果需对照标准限值综合评判：单位面积质量偏差超标、膨润土膨胀指数低于24mL/2g、渗透系数大于5×10⁻¹¹m/s等单项不合格即判定该批次材料不达标。对于临界值数据，需启动复检程序：在原批次中加倍抽样，对不合格项目重新测试，若仍有1项结果不合格则判为整批不合格。例如，某项目首批6卷样品中1卷渗透系数超标，复检时扩大抽样至12卷，若全部合格方可判定为批次合格。
耐久性测试是质量判定的关键环节：干湿循环试验后，材料需在0.1%CaCl₂溶液中静置168小时，重新测试膨胀指数，若耐久性指标下降超过20%则判定不合格。某人工湖项目因未进行耐化学腐蚀性检测，导致防水毯在酸性地下水环境中3年内渗透系数增长3倍，最终引发渗漏事故，凸显标准中耐久性指标的重要性。
膨润土防水毯的检测标准是材料科学与工程实践的交汇点。从微观层面的膨润土膨胀机制，到宏观层面的标准化测试方法，再到工程应用中的全链条质量控制，每一环节都需以科学严谨的态度对待。唯有如此，方能确保这一“绿色防渗材料”在现代工程建设中发挥持久效能，为可持续发展筑牢安全屏障。
