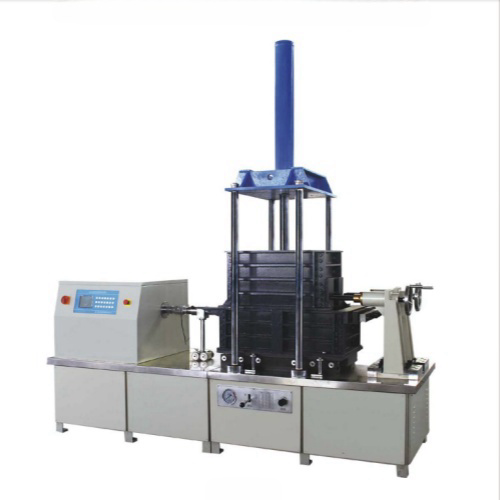

土工合成材料直剪拉拔摩擦试验系统是岩土工程领域的关键设备，用于测定土工布、土工膜、土工格栅等材料与土体间的摩擦特性。其操作流程涵盖试样制备、设备调试、试验执行及数据处理四大核心环节，以下从专业角度展开详细说明。
一、试样制备：精准裁剪与加固处理
试样制备是试验的基础环节，需严格遵循标准规范。首先，根据试验箱尺寸裁剪试样，宽度需略小于试验箱宽度以避免边缘挤压，长度需确保试验过程中不被拉断。例如，某工程中采用300mm×300mm的剪切盒时，试样宽度通常控制在280-290mm，长度则根据材料延伸率确定。
试样端部加固是关键步骤。对于拉拔试验，需将引出试验箱外的试样端部用专用夹具固定，防止试验时箱外部分发生变形。某高速公路边坡加固工程中，采用环氧树脂胶将土工格栅端部与金属夹板粘结，固化24小时后确保粘结强度达到5MPa以上。
土体填充需分层压实。以砂土为例，先填充试验箱下半部至缝口高度，用标准振捣器每层振捣3次，确保干密度达到设计值（如1.65g/cm³）。铺放试样时需对称放置，并在其上轻铺一层薄土（厚度约10mm）定位，避免试样滑动。
二、设备调试：多维度参数校准
设备调试涵盖加载系统、传感器及数据采集三大模块。垂直加载系统需根据设计压力（如100kPa、200kPa）调整砝码或液压压力，并通过压力传感器实时监测。某水利工程中，采用液压加载系统时，需先进行保压测试，确保压力波动范围≤±1kPa。
水平加载速率需根据土体类型调整。对于砂性土，拉拔速率建议控制在0.5mm/min；对于黏性土，可降低至0.1mm/min。某地铁隧道工程中，通过变频调速器将剪切速率精确设定为0.2mm/min，确保试验数据可比性。
传感器校准是数据准确性的保障。位移传感器量程通常为0-50mm，精度需达到0.04mm；拉压力传感器量程0-50kN，误差范围≤±0.3%。某科研机构采用激光干涉仪对位移传感器进行标定，将测量误差从0.1mm降低至0.02mm。
三、试验执行：标准化流程控制
试验执行需严格遵循“安装-加载-记录-终止”四步法。首先将试样平整铺放在剪切盒基座上，前端用胶粘合固定，确保无褶皱。某机场跑道加固工程中，采用高强度结构胶粘结土工布与基座，固化后进行拉拔试验，粘结强度达3.2MPa。
加载过程需分阶段进行。先施加法向压力并保持恒定（如200kPa），固结时间根据土体渗透性确定（砂土可缩短至10分钟，黏性土需延长至24小时）。随后启动水平加载装置，当拉力夹具开始受力时标记为试验起点。
数据记录需实时同步。现代试验系统配备20×4LCD液晶显示屏，可同时显示拉力、位移及剪应力值。某跨海大桥工程中，通过数据采集软件将试验数据自动存储为Excel格式，采样频率达3000次/秒，完整记录峰值拉力（如12.5kN）及稳定阶段数据。
试验终止条件需明确。当拉拔力出现峰值后继续拉拔至力值稳定（波动范围≤±5%），或位移达到剪切面长度的16.5%时停止。某山区滑坡治理工程中，通过设定位移上限（如8mm）自动终止试验，避免设备过载。
四、数据处理：科学分析与成果转化
数据处理包括强度计算与曲线绘制两大环节。拉拔摩擦强度（τp）通过公式τp=Tp/A计算（Tp为峰值拉力，A为试样接触面积），某工程中测得300kPa法向压力下τp=28.3kPa。拉拔摩擦系数（f）由f=τp/p得出，反映材料与土体的摩擦特性。
τp-p曲线绘制需采用专业软件。通过Origin或MATLAB将试验数据拟合为线性方程，斜率即为摩擦系数。某地铁车站深基坑工程中，通过曲线分析发现土工格栅与砂土的摩擦系数达0.42，为设计提供了关键参数。
成果转化需结合工程实际。试验数据需根据《公路土工合成材料试验规程》进行修正，考虑温度、湿度等环境因素影响。某核电站防渗工程中，通过温度补偿算法将25℃下的试验数据修正至实际工况（40℃），确保设计安全性。
该试验系统的操作需兼顾标准化与灵活性，通过精准试样制备、严格设备调试、规范试验执行及科学数据处理，可获得可靠的摩擦特性参数，为岩土工程设计提供坚实依据。
