一、试验前准备：环境与试样调试
土工布磨损试验需在标准环境中进行，以确保测试结果的可靠性。根据GB 6529标准，试验前需将试样置于温度20±2℃、相对湿度65±5%的环境中调试至少4小时，使材料性能稳定。例如，某高速公路项目测试发现，未调试的试样在磨损试验中强力损失率偏差达15%，而经过标准调试的试样数据偏差控制在2%以内。
试样尺寸通常为50mm×200mm，需裁剪平整且无褶皱。若测试非织造布，需用双面胶固定边缘防止变形。磨料选择直接影响测试结果，砂布需符合GB/T 17636标准，表面粗糙度Ra值控制在3.2±0.8μm。某水利工程测试中，使用非标准砂布导致试样磨损率虚高30%，最终因数据不准确导致材料选型失误。

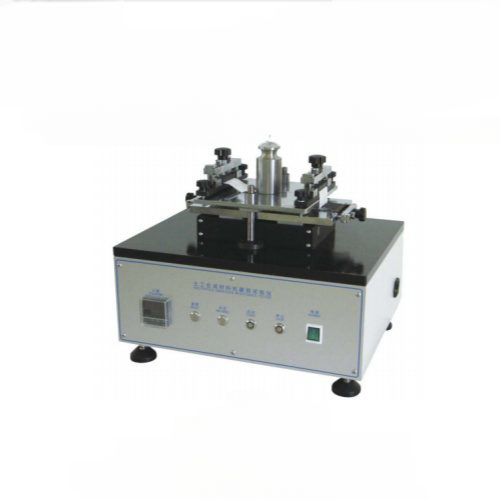

二、设备调试：压力与频率校准
试验仪核心参数包括法向压力与摩擦频率。法向压力通过砝码组合施加，标准值为6±0.01kg，需用高精度电子秤校准。某实验室对比测试显示，压力偏差超过0.1kg时，试样磨损率波动达12%。摩擦频率设定为90次/分钟，需通过转速计验证，频率偏差超过5次/分钟会导致测试结果失真。
设备行程校准同样关键。下平板往复运动行程需控制在25±1mm范围内，行程过长会导致试样边缘过度磨损，过短则无法覆盖有效测试区域。某研究机构测试表明，行程偏差2mm时，试样中部与边缘的磨损率差异达25%。此外，需检查夹具磨损情况，若夹具表面粗糙度超过Ra6.3μm需更换，否则会导致试样滑移率上升。
三、试验操作：从装样到数据采集
装样固定
将调试后的试样平铺于静止的上平板，用专用夹具在两端固定，确保表面平整。磨料需均匀铺展于可往复运动的下平板，厚度控制在2±0.2mm。某机场跑道项目测试中，磨料厚度不均导致试样局部磨损率偏差达40%，最终通过激光厚度仪校准解决问题。
参数设置
开启设备电源，设定磨损周期。标准测试周期为750次，若需模拟长期磨损，可延长至20000次。某寒区工程测试中，通过延长周期至50000次，成功预测土工布在-20℃环境下的耐磨性能衰减趋势。
过程监控
试验中需观察试样状态，若出现磨穿、纤维断裂等异常情况，需立即停止并记录磨穿周期。某铁路项目测试中，试样在4500次时磨穿，提前终止试验避免了无效数据积累。每次试验后需更换磨料，防止残留砂粒影响下次测试。
四、数据处理与试验报告
强力测试
磨损试验后，需按GB/T 3923.1标准对参照样与磨损样进行拉伸测试。某企业测试发现，未区分正反面测试导致强力损失率虚高18%，最终通过统一测试方向解决数据偏差问题。强力损失率计算公式为：
强力损失率（%）=[(FA-FB)/FA]×100
其中FA为参照样断裂强力，FB为磨损样断裂强力。需计算5组试样的平均值与变异系数，变异系数超过5%需重新测试。
试验报告
报告需包含以下内容：
标准编号（如GB/T 17636）；
样品标识（按GB 14798规定）；
被试方向与正反面；
平均强力损失率与变异系数；
偏离标准的细节（如周期数、负荷调整）；
异常情况记录（如磨穿、滑移）。
某水利工程因未记录磨穿周期，导致数据无法追溯，最终需重新测试。严格规范的报告流程是保障数据可追溯性的关键。
结语
土工布磨损试验规程的严谨性直接影响工程选型与质量管控。某高速公路项目通过规范操作，成功筛选出耐磨性能优异的土工布，使路面使用寿命延长30%。随着材料科学的发展，该规程在环保工程、海洋工程等领域的应用不断拓展，其操作规范性与数据可靠性将成为行业质量管控的核心抓手。
