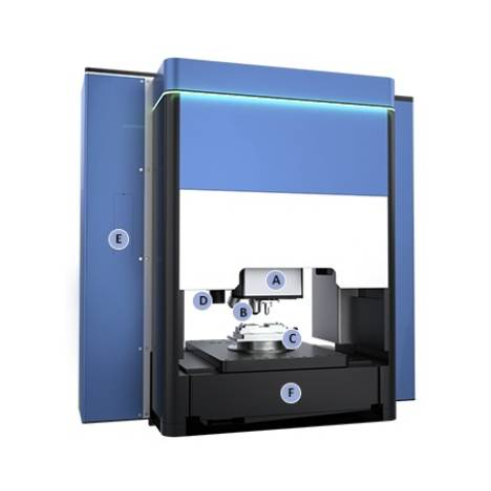

材料表面性能综合测试平台

适用范围：

材料表面性能综合测试平台可表征材料的机械性能，例如硬度、模量、划痕附着力、薄膜厚度，以及表面粗糙度和许多其他性能，仅用一个平台就能满足全部。

IST模块可提供压痕和划痕复合测试功能，同时结合压电驱动和电容传感器，来保证纳米到微米范围内最高精度的测量。除了IST模块之外，还可选择膜厚测量模块、三维形貌系统或环境模块。

符合标准：

ISO 14577-5金属材料.硬度和材料参数的仪器压痕试验.第5部分:线性弹性动态仪器压痕试验

ISO 1518-1涂料和清漆.耐擦伤性测定.第1部分:横载荷方法

仪器化压痕仪：

1.自动计算载荷-位移曲线、硬度(常规和仪器化)、弹性模量和蠕变等

2.可更换模块，涵盖从mN到200N的多个负载范围

3.具有电容传感器技术与卓越的性能

4.玻氏压头、维氏压头、球形压头、立方体晶棱压头、努氏压头等

5.有标准维氏硬度以及其他常规显微压痕尺度

技术特点：

压痕划痕的复合功能模块：IST模块可提供压痕和划痕复合测试功能

在线三维形貌：自动将高分辨率表面形貌与划痕数据结合进行分析

全自动XY平台：高精密XY平台，可获得精确的测试定位

无损测量膜厚：基于光谱反射原理，膜厚测量（FT-100）模块可快速、非接触式检测薄膜厚度

Z轴驱动：高分辨率编码器，高精度Z轴驱动，用于移动测试模块

平台：开放式平台结构，便于进行模块更换

划痕测试：

表征涂层附着力、抗划性、划伤硬度等。

结合划痕数据和三维形貌图像(专利US10,024,776B2)，可研究表面形变和破损。

1.压电驱动器可保证划痕测试期间向下运动准确性

2.超灵敏的摩擦力感应，加载力和切向力传感器位于划痕模块头部

3.同一个平台可进行多项测试，范围从纳米到宏观，划痕头可换

4.可进行不同环境下的测试(温度、湿度、腐蚀等)

5.可测平面或曲面

加载曲线和自定义运动方式：

加载曲线：可以以恒定、线性或自定义模式控制加载力。加载力和摩擦力由高热稳定性电容式传感器测量。

多功能XY平台：全自动XY平台可自动对单个或多个样品进行多次划痕。划痕试验可定制，运动形式多样--直线、曲线、圆形或Z字形。

无损测量薄膜厚度：

超快涂层厚度检测

膜厚测量模块通过光谱反射原理来测量涂层厚度。

1.超全材料数据库(超过500种)

2.实时、一键式测量和分析膜厚、n&k值、粗糙度

3.简单易用，无需专业知识

4.强大的数据分析软件：比例校正、多样本测量、动态测量

可集成三维形貌系统：经过优化，可对划痕和压痕进行高分辨率成像。对多种样品表面进行自动成像：透明、玻璃、镜片、粗糙、光滑或倾斜。

技术特点：

暗场模式：检测表面裂纹，对比度显著

白光干涉模式：对平坦表面进行高分辨率成像

旋转盘共聚焦模式：测量大结构斜率轮廓、透明、黑暗或粗糙的表面

亮场模式：分辨率高，色彩真实的二维轮廓

应用范围：
