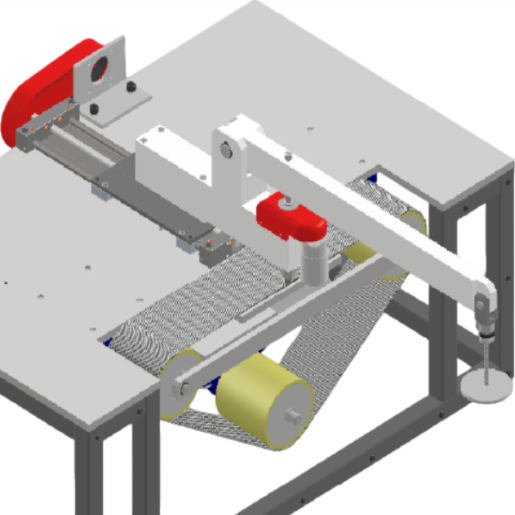

带式磨损试验机

带式磨损试验机是一种用于评估材料在磨粒磨损工况下耐磨性能的专用试验设备。该设备采用旋转试验销—旋转磨带的测试结构，在恒定法向载荷作用下，通过控制磨带速度、试验销转速及磨损路径长度，实现材料磨损行为的可重复、可对比测试。设备通过索引机构保证试验过程中持续接触新磨料区域，测试结果稳定可靠，符合ASTM G132标准要求。

应用范围：

带式磨损试验机广泛应用于以下材料及行业的磨损性能研究与质量评价：

金属材料：钢铁材料、有色金属、粉末冶金材料、硬质合金等

陶瓷材料：工程陶瓷、耐磨陶瓷、功能陶瓷

高分子材料：塑料、橡胶、工程聚合物及复合材料

表面工程与涂层：热喷涂涂层、PVD/CVD涂层、耐磨涂层、防护涂层

工业领域：机械制造、矿山设备、冶金、能源、航空航天、汽车零部件

研发与检测：科研院所、高校材料实验室、第三方检测机构、企业质量控制实验室

测试标准：

ASTM G132销钉磨损试验的标准试验方法

产品规格：

试验销直径：2–10 mm

试验销转速：15–50 rpm

最大加载力：200 N（砝码加载）

名义接触压力：1–2.5 MPa

滑动速度：10–100 m/s

磨损路径长度：4–10 m

磨带宽度：100 mm

磨带长度：1,200–2,000 mm

标准磨料：150目石榴砂（Garnet）

可选磨料：80–220目

磨带驱动方式：直流减速电机

试验销驱动方式：直流减速电机

索引驱动方式：交流伺服电机

试验温度：环境温度

控制方式：触摸屏PLC控制

产品特点：

(1)索引式磨损路径设计

通过电动直线索引机构，使试验销在磨带上持续接触新磨料区域，避免轨迹重叠，提高试验重复性和对比性。

(2)砝码加载方式稳定可靠

采用砝码加载施加法向载荷，结构简单、加载稳定，避免气动或电动加载引入的波动误差。

(3)双转动磨损工况

试验销与磨带均为主动驱动，可更真实模拟实际工况下的磨粒切削与犁削行为。

(4)PLC自动控制系统

试验转速、滑动速度及试验时间均由PLC精确控制，降低人为操作误差。

(5)标准化对比测试能力强

支持测试样品与参考样品在平行磨损路径下进行对比试验，适合材料筛选与性能评价。

配件及耗材：

标准配件：试验销夹具【适配2–10 mm直径试验销】

标准配件：索引滑台组件【控制磨损路径位置】

标准耗材：磨带【150目石榴砂】

可选耗材：不同粒度磨带【80–220目】

可选配件：参考销【用于对比测试】

可选配件：不同材质试验销【金属、陶瓷等】

测试原理：

试验过程中，旋转试验销在恒定法向载荷作用下压紧于运动的磨带表面。磨带在驱动电机带动下连续运行，试验销同时绕自身轴线旋转，形成稳定的相对滑动磨损。

索引机构在测试过程中使试验销沿磨带宽度方向逐步移动，确保每一段磨损路径均位于未使用的磨料区域，从而保持磨损条件的一致性。通过测量试验前后试样的质量变化、尺寸变化或表面形貌，可计算材料的磨损量与磨损率，并用于材料耐磨性能对比分析。

操作说明：

试验前应确认磨带粒度符合测试标准要求，并正确安装在三辊系统中；

试验销应清洁、无毛刺，并保证与磨带表面垂直接触；

加载砝码时应逐级施加，避免瞬间冲击载荷；

不同粒度磨料试验时需更换新磨带，禁止混用；

试验过程中应避免磨带跑偏，必要时调整张紧机构；

不同工况参数差异较大，应严格按标准设定速度与路径长度。

实验流程：

(1)安装并张紧规定粒度的磨带；

(2)安装试验销与参考销，调整对中；

(3)设置试验参数：转速、滑动速度、试验时间；

(4)施加规定法向载荷；

(5)启动设备，进行磨损试验；

(6)试验结束后，取下试样并清理表面；

(7)测量试样磨损量、磨损率及磨损轨迹；

(8)对比分析不同材料或不同工艺条件下的磨损性能。
