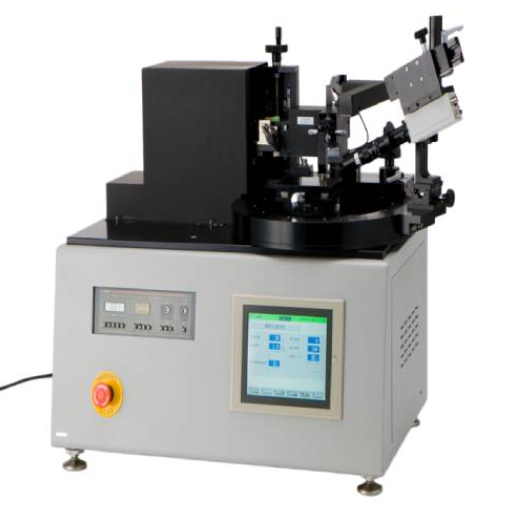

荷重摩擦磨耗试验机在摩擦力测量的基础上追加了位移测量与图像记录。
测量要素有:用负载变动器测量摩擦力，用位移仪测量摩量、磨痕及刮痕深度。
通过收集以上测量过程中的实时数据，可对材料性能进行多角度解析。此外，若同时选用可选配置中的“摩擦CCD系统”，可进一步实施对磨损粉轨迹进行解析以及分析润滑剂移动状态等试验。
产品特点：
1.加载方式采用传统的摩擦试验机天平臂结构，可确保高可靠性
2.恒定负载或连续加载等试验模式可通过触摸面板简单进行切换
3.加载方式从传统的手放置砝码式结构进化为数值输入式自动模式
4.标准机型中还附加了诸多丰富功能，比如Y方向平台或带角度调整功能的移动工作台等等
| 参数类别 | 参数内容 |
|---|---|
| 移动速度 | 0.1–50 mm/sec |
| 驱动电机 | 交流伺服电机 |
| 驱动方式 | 齿轮 & 齿条传动 |
| 移动距离 | 固定负载：1–50 mm 负载变动/连续加载：10–50 mm 高负载单元：10–1000 g |
| 垂直负载 | 低负载单元：1–50 g 高负载单元：100–10000 g（19.61 N / 低负载单元0.98 N） |
| 载荷变换器容量 | 0.98 N / 196.1 N |
| 工作台尺寸 | 120 × 100 mm |
| 工作台工作模式 | 单式 / 反复切换 |
| 起动前模式 | 固定负载 / 连续加载切换 |
| 安全装置 | 过负载安全装置 (OVERLOAD) 高频杂音防止电路 CMRR: AC/DC ≥130 dB, NMRR: AC ≥50 dB |
| 零点调整 | 数字伺服自动归零方式 |
| 输出（非线性） | 0~±5 V (±0.05% FS以内) |
| 灵敏度切换 | 0 / 10 / 25 / 50 / 100 % FS |
| 动态应变放大器 | SN比：60 dB（最大灵敏度） 响应频率特性：2 kHz / -3 dB 滤波器：1/10/100 Hz PASS (低通滤波器) (动态应变放大器内置于主体中) |
| 使用环境 | 0~50℃，相对湿度 ≤85%，不结露 |
| 电源 | AC 100 V, 50/60 Hz |
| 主体尺寸 | W730 × D490 × H665 mm W1000 × D520 × H900 mm |
| 配件 | 刮针 1 根、球压头 1 个、杆规 1 个、砝码组 1 组 电源线（2P/E 2 m）1 根、配件罩 1 个、工具 1 套、零件盒 1 个、操作说明书 1 份 |
| 选配 | 摩擦 CCD 系统、加热装置、冷却装置 |
