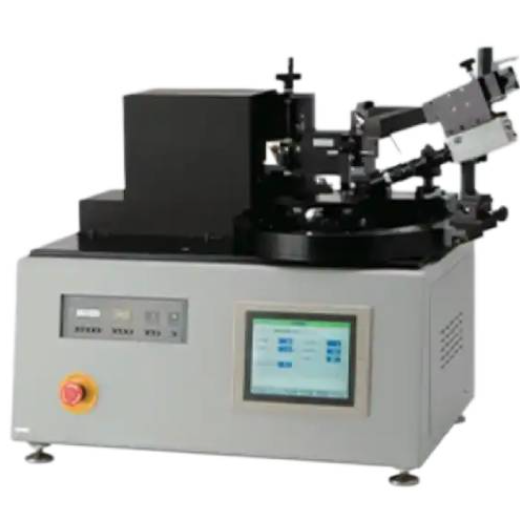

变载荷摩擦磨损试验系统

应用范围：

这台设备通过伺服电机驱动齿轮齿条，模拟真实工况下的摩擦磨损，可同时测量摩擦力与磨损量，创建三维磨损模式图，精准捕捉临界载荷。支持多模式测试，安全高效，符合国际标准。

产品规格：

移动速度：0.1-50毫米/秒

垂直载荷：10-1000g/1-50g，100g-10000g

负载传感器容量：19.61N/0.98N，196.1N

工作台尺寸：120×200毫米

机身尺寸（1）：宽710毫米×深490毫米×高710毫米

机身尺寸（2）：宽1000毫米×深520毫米×高900毫米

产品特点：

1.多种测量功能：除了基本的摩擦力测量外，还增加了位移测量和图像记录功能，可从多个角度分析材料的物理特性。

2.测试模式多样：通过触摸面板可轻松切换固定负载、连续负载等测试模式，砝码也从传统的手动放置演变为自动数字输入。

3.安全性能高：配备过载安全装置和高频噪声防止电路，CMRR(共模抑制比)AC/DC在130dB以上，NMRR(常态抑制比)AC在50dB以上。

配件及耗材：

标准配件包括2根划针、2个球压头、1个垂直规、1个载荷变化单元、1套配重块、1条电源线、1套工具、1个零件盒、1本使用说明书、1套Tribosoft、1套摩擦软件和1套笔记本电脑。可选配件有Tribo CCD系统、加热装置、冷却装置等。

测试原理：

通过交流伺服电机驱动齿轮齿条系统，带动工作台移动，对试样施加不同的垂直载荷和摩擦运动，模拟实际工况下的摩擦磨损过程。设备可在一次测量中，通过负载可变装置测量摩擦力，同时利用位移计测量摩擦量、磨损痕迹和划痕深度，进而创建三维磨损模式图，显示磨损次数、垂直载荷、摩擦力和磨损量之间的关系，确定与磨损过渡相对应的临界载荷。
