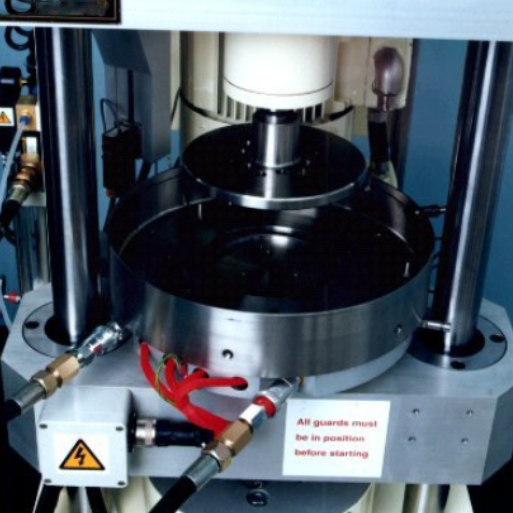

自动离合器摩擦试验机

自动离合器摩擦测试机是一款高精度摩擦磨损测试设备，用于湿式离合器及相关摩擦元件的摩擦性能、耐磨性能及温升评估。仪器可对原装离合器摩擦片及小型部件进行单摩擦副测试，支持不同厂商离合器规格(美、欧、日)，最大测试离合器直径可达286 mm，并可通过定制夹具扩展至限滑差速器、同步器及扭矩转换器部件。

应用范围：

湿式离合器摩擦性能测试：摩擦系数、摩擦力矩、接合平滑性

离合器磨损评估：摩擦片耐磨寿命及表面磨损特性

小型离合器及推力垫片测试

限滑差速器及同步器摩擦性能

扭矩转换器摩擦元件评估

润滑油及摩擦材料开发验证：用于离合器油液及摩擦片材料性能优化

温度与热管理研究：评估摩擦元件在高温及低温条件下的行为

科研及工业质量控制：离合器及摩擦元件研发实验室、汽车零部件检测机构

测试标准：

GB/T 13986-2017：汽车湿式离合器摩擦性能测定方法

JASO M349：汽车湿式离合器性能测试方法(日本标准)

ISO 6312：汽车离合器摩擦特性测试

SAE J2491：汽车离合器摩擦磨损实验方法

产品规格：

摩擦副规格：离合器摩擦片平均半径35–125 mm；最大直径286 mm

小型摩擦副：平均半径15 mm（LVFA）

转速调节比：100:1

电机功率：4 kW AC，4极，带1024脉冲/转编码器

负载范围（低载LVFA）：50–1,000 N

负载范围（高载离合器）：250–10,000 N

扭矩传感器：应变片梁式

扭矩范围：180 Nm，扭矩臂半径187 mm

加热功率：3 kW电阻加热

温度范围：40–200°C（100–400°F）

温度传感器：K型热电偶

冷却模块（CSM）：热传导油循环，最大流量4 L/min，0.37 kW泵功率，3路电-气控制阀

控制接口：串行通信接口

软件：Windows兼容

自动控制参数：转速、温度、负载、测试时间

测量参数：负载、转速、摩擦力矩、温度、摩擦系数、测试时间

电源：380/415 V三相50/60 Hz，7.5 kW

压缩空气：4 cfm 8 bar（120 psi）

水源及排水：10 L/min（典型）

机器尺寸：600×800×1,000 mm，高400 kg

冷却模块尺寸：930×530×500 mm，高50 kg

产品特点：

单摩擦副精密测试：支持原装离合器摩擦片或部件测试，测量摩擦力矩及摩擦系数。

转速精确控制：AC矢量电机+编码器，实现1000:1调速比，转速稳定可从零到最大值连续扫描。

闭环负载控制：气动气囊加载，配备力传感器及机械限位，实现负载精确控制及循环接合。

温控与冷却灵活：加热和冷却通道可实现高温、低温及正常环境测试，适应不同实验条件。

多规格离合器兼容：通过模块化夹具可适配不同直径和花键设计，支持全球主要离合器标准。

安全防护：所有旋转部件设防护罩，机械过载切断装置保护扭矩传感器，软件支持报警和停机功能。

完整数据采集：摩擦力矩、负载、温度、转速和摩擦系数实时记录，方便后续分析。

配件及耗材：

FPC离合器夹具：模块化夹具，适配不同离合器直径及花键

CSM冷却模块：热传导油循环系统，带正排量齿轮泵及控制阀

温度传感器：K型热电偶，用于油液和摩擦副表面温度测量

力/扭矩传感器：应变片梁式，范围180 Nm

数据采集接口：USB微控制器接口

控制软件：Windows兼容

机械安全限位装置：过载保护和紧急停机装置

测试原理：

测试时，旋转摩擦副通过AC矢量电机驱动，负载通过气动气囊施加于摩擦副，摩擦力矩由应变片梁式传感器测量。

转速可进行连续扫描或分步调节，负载闭环控制确保测试稳定。

静止摩擦副安装于油槽中，可通过加热器或冷却通道调节温度，确保摩擦环境与实际使用条件一致。

冷却模块循环热传导油去除摩擦产生的热量，测试过程中摩擦系数、温度及扭矩实时记录。

操作说明：

检查电源、压缩空气和冷却系统接入及运行正常。

安装摩擦副及模块化夹具，确保摩擦副尺寸及花键匹配。

设置测试转速、负载及温度范围，并检查传感器校准。

启动冷却和加热系统，确保油槽温度达到目标值。

开启测试程序，监控摩擦力矩、温度及转速变化。

测试结束后缓慢卸载摩擦副，关闭电机和油泵，清理夹具及油槽。

实验流程：

摩擦副安装：将离合器摩擦片安装于测试夹具中，并放入油槽。

油液准备：加入100 mL指定离合器油，启动油液循环及温度控制。

参数设定：设置转速扫描范围、负载(50–10,000 N)及测试时间。

启动测试：气囊施加载荷，开启转速扫描，记录摩擦力矩和温度。

数据采集：通过软件自动记录转速、摩擦力矩、摩擦系数及油温。

测试结束：停止转速，缓慢卸载摩擦副，取出摩擦片并进行磨损分析及数据评估。
