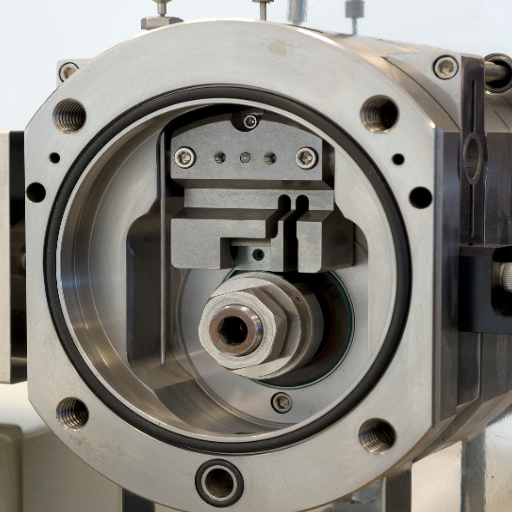

环块测试仪

环块测试仪采用环块对环接触配置，可在稳定线接触下进行摩擦磨损测试，保持恒定速度特性，可靠模拟工业接触条件。设备适用于润滑剂、涂层、聚合物及陶瓷材料的干态或润滑态摩擦磨损研究，支持通过喷嘴直接注入水基乳液润滑。气动加载系统允许用户自定义测试程序，实现负荷、转速、温度的步进或渐变控制。

应用范围：

润滑油、润滑脂摩擦与耐磨性能测试；

干态或润滑态涂层材料摩擦磨损研究；

聚合物、陶瓷及复合材料摩擦磨损性能分析；

高温及低温环境摩擦磨损实验；

工业材料接触模拟与标准化性能评估；

研发实验室及质量控制应用(汽车、机械、航空、润滑剂研发等)。

测试标准：

ASTM D2509-润滑脂极压性能

ASTM D2714-环块摩擦磨损仪校准与操作

ASTM D2782-润滑流体极压性能

ASTM D2981-固体润滑膜寿命测试(振荡运动)

ASTM D3704-润滑脂耐磨性能(振荡运动)

ASTM G77-材料滑动耐磨性能排名(环块测试)

产品规格：

转速范围：标准：60–3,600 RPM；可选：1/2–7,200 RPM

线速度：自动根据轴转速计算，可编程控制RPM设定点、速率、循环次数及测试顺序

负荷范围：双区气动加载：低负荷10–100 lbs，高负荷50–1,300 lbs

温控范围：标准试验仓：室温–200°C；选配压力仓：室温–250°C；可外接制冷器实现低温测试

摩擦力测量：电子负荷元件，标准范围0–250 lbs；低负荷选项0–25 lbs

测试运动：单向驱动或振荡驱动（5°–720°）

测试时间：通过运行时间、循环次数或高限值切断设定

电源：220 VAC，单相，50/60 Hz

气源：80 psig清洁干燥空气

设备尺寸（台式）：1829×610×762 mm

设备重量：163 kg

运输尺寸：1220×1016×1067 mm

运输重量：246 kg

产品特点：

稳定线接触：避免点接触摩擦仪接触压力骤降，可靠模拟工业应用。

宽温控范围：支持室温至250°C高温测试及低温测试(选配制冷器)。

双区负荷控制：低负荷及高负荷可自由切换，实现10–1,300 lbs全范围测试。

可编程控制：转速、负荷、温度、振荡角度、循环次数及测试顺序均可软件设定。

高精度摩擦力测量：电子负荷元件支持低负荷精密测量，确保数据可靠性。

多功能测试几何：支持单向运动、振荡运动及多种接触几何，适用于多种材料与润滑条件。

配件及耗材：

环块适配器：标准环块适配器

倾斜圆柱适配器：倾斜圆柱接触测试装置

片状适配器：片状接触测试装置

点接触适配器：点接触摩擦测试装置

温控试验仓：标准加热试验仓及选配压力仓

外接制冷器（可选）：室温以下摩擦磨损测试

电子负荷元件：摩擦力测量传感器，低负荷精密测量选项

控制软件：实时显示摩擦力、循环次数、温度及结果，支持数据导出

测试原理：

通过环块与旋转环形成稳定线接触，实现摩擦力和磨损量测量。

气动加载系统提供恒定或可编程变化的负荷，电子负荷元件实时测量摩擦力。

温控试验仓可模拟不同环境条件，支持润滑或干摩擦实验。

软件可控制RPM、负荷、温度、振荡角度及循环次数，实现标准化和高重复性测试。

操作说明：

检查电源和气源是否满足设备要求。

安装所需测试接触几何及试件。

设定测试参数：转速、负荷、温度、振荡角度及循环次数。

启动测试程序，实时监控摩擦力、循环次数和温度。

测试完成后缓慢卸载负荷，关闭温控系统，取出试件进行磨损分析。

定期校准负荷传感器及检查磨损件，保证测试精度。

实验流程：

安装环块与旋转环，确认接触几何及夹具固定。

启动温控系统，将试验环境或试件温度调至标准要求。

施加负荷，通过气动系统或电子负荷元件控制设定值。

设置转速及振荡参数，启动旋转或振荡运动。

软件实时采集摩擦力、摩擦系数及循环次数数据。

测试结束后缓慢卸载负荷，取出环块及试件，进行磨损量及磨损表面分析。
